数字中继网关产品

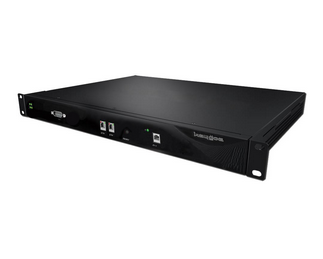

东进Keygoe TG1000-1E1/2E1/4E1/8E1-S数字中继网关在1U的机箱内提供最大30路,60路，120路，240路数字中继接入，能在满负荷运行状态下实现稳定的信令转换（DSS1/SS1与SIP）和语音编解码转换（G.711/G.729/G.723），支持国内外主流的软交换平台、IP PBX和SIP电话终端，并具有独立的录音输出端口、回声抑制（128ms）以及时延抖动处理等功能，同时基于Web提供参数配置、运行监测以及故障诊断等丰富的维护工具。

网口：

2个，100 Base-TX，RJ-45

串口：

1个，标准RS-232， DB9

电源：

Keygoe TG1000-1E1：单电源

Keygoe TG1000-1E1-S：双路电源输入冗余/整机内双电源冗余

功耗：

50 W

尺寸：

高44.5mm（1U），宽482.6mm（19″），深430mm

重量：

约4.5 kg

卓越技术

承载东进20年卓越的KeygoeTM信令和媒体处理技术，为新兴VoIP网络和传统电话网络的完美融合提供强大的连接支撑

真正满负荷稳定运行

能在满负荷运行状态下实现稳定的信令转换（DSS1/SS1与SIP）、语音编解码（G.711/G.729/G.723/AMR*/iLBC*）、回声抑制（128ms）以及时延抖动处理，真正满负荷稳定运行

*可扩展加载

专用录音端口

预留专用的RTP语音流输出端口，可外接录音服务器，为调度系统的IP录音提供端口支持

1+1电源

Keygoe TG1000-1E1-S在机箱内部部署两套完全独立的电源系统，实现整机的内部双电源冗余和外部双输入冗余，为业务提供强大的稳定可靠性。

完美适应电信网络

ISDN PRI支持网络端、客户端，全面符合ITU-T Q.921 LAPD、ITU-T Q.931和欧洲ISDN ETSI NET5

完整支持VoIP相关协议

SIP符合IETF SIPv2标准（RFC3261）及其相关扩展，包括REFER呼叫转移（RFC3515）、SIP消息订阅/通知（RFC3265 SUBSCRIBE/NOTIFY）以及SIP INFO消息（RFC2976）；RTP协议符合RTP/RTCP标准协议（RFC3551/3552）。

轻松运维

基于Web提供灵活、丰富和易用的维护管理工具，对网络、链路以及路由等参数进行快速配置，实时查看和监测设备运行状态，并能对设备故障进行诊断，轻松实现业务运营和维护。

高保值率

机箱采用全冷镀锌钢板SECC材质，加工工艺符合UL和TüV等组织相关标准，达到汽车工业级的防锈耐腐蚀性能，使用寿命长；机箱表面采用含铝银浆的粉末静电喷涂工艺，色泽牢度强，耐摩擦，使用历久弥新

抗冲击力强

机箱钢板最大厚度达到1.5mm，刚性强，冲击时变形小，能在复杂的物流运输中保障内置电路结构件的物理和电路特性

电磁屏蔽效能

机箱材质导电率高，散热孔的孔径和间距遵从TEMPEST规范，并兼顾散热，整机电磁屏蔽效能超过60dB，达到军用标准，完美适应设备密度高的机房环境

基于IP的呼叫中心、调度指挥和统一通信


基于IMS/NGN/Internet的SIP中继接入


异地分支机构IP互联


VoIP网络电话运营


接口

符合建议G.703，支持双绞线（RJ48/120Ω平衡）；

符合建议G.704的帧结构和建议G.706的复帧结构；

2048Kbps PCM基群符合建议G.732、建议G.796；

告警符合建议G.775；

支持电源故障告警；

抖动与漂移符合建议G.823；

语音处理

语音编码格式：G.711（A/μ律）、AMI-ADPCM、G729、G723.1、GSM*、iLBC*；

回声抑制：G.168 （32/64/128ms）；

支持语音活动检测VAD

舒适噪音生成CNG

支持DPD

支持PVD

DTMF:INBAND RFC2833 SIP INFO

信令处理

ISDN PRI

符合ITU-T Q.921 LAPD；

符合ITU-T Q.931 ISDN PRI：欧洲ISDN ETSI NET5；

支持网络端、客户端；

接收、发送被叫号码时支持重叠方式。

SIP

符合IETF SIPv2标准（RFC3261）；

UDP/TCP呼叫方式；

MD5（digest）身份验证；

REFER呼叫转移（RFC3515）；

SIP消息订阅/通知（RFC3265 SUBSCRIBE/NOTIFY）；

代理服务器注册、安全认证、定时刷新；

SIP INFO消息（RFC2976）；

注册服务器（Registrar）、支持服务端鉴权；

支持STUN协议，实现NAT/防火墙检测和穿透。

RTP/RTCP

符合RTP/RTCP标准协议（RFC3551/3552）；

语音包采样长度/帧数可配置（10~60毫秒）；

RTP动态DTMF载荷（RFC2833/4733）；

抖动缓冲：同时支持静态缓冲方式和动态自适应方式；

网络环境分析、丢包统计；

支持NAT/防火墙检测和穿透。

配置管理

嵌入式Web服务器,支持浏览器

支持Telnet

支持SNMP V2, V3

认证

入网许可证编号：13-0978-135084

3C认证编号：2008011608305625
